Welche Schichten besitzt ein UHF RFID-Label?
Ein typisches UHF RFID-Label besteht aus mehreren funktionalen Schichten, die exakt aufeinander abgestimmt sein müssen.

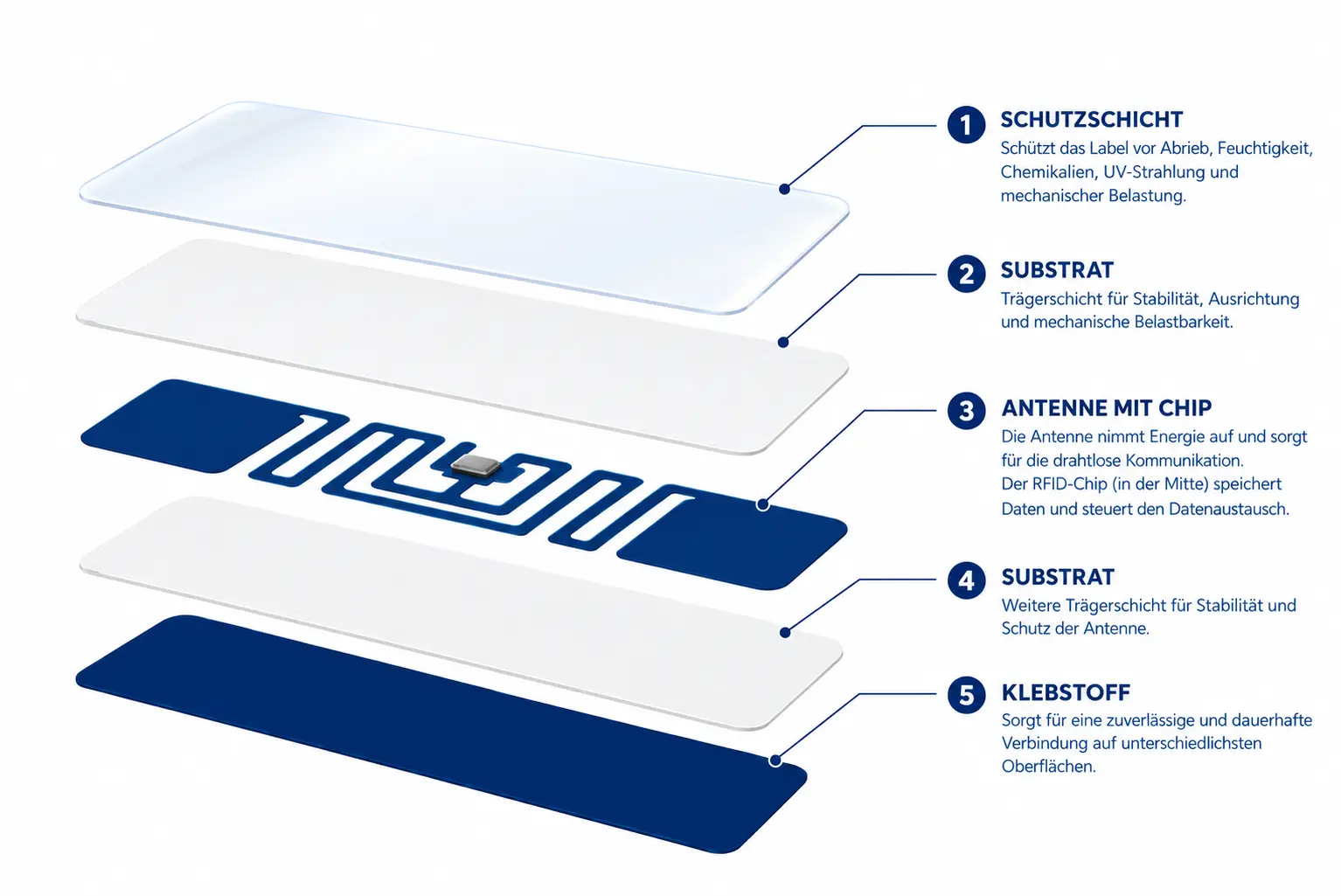

Aufbau eines UHF RFID-Labels
Viktor WagnerVeröffentlichungAktualisierung
Hardware
1. Die Deckschicht / Schutzschicht
Die obere Schicht schützt das Label vor äußeren Einflüssen wie:
- Abrieb
- Feuchtigkeit
- UV-Strahlung
- Chemikalien
- mechanischer Belastung
Die Wahl des Materials hat großen Einfluss auf die Haltbarkeit. Während einfache Papierlabels für kurzfristige Anwendungen ausreichen, benötigen industrielle Anwendungen oft robuste Kunststoff- oder Speziallaminate.
Besonders in Produktion, Logistik oder im Außenbereich entscheidet diese Schutzschicht häufig über die tatsächliche Lebensdauer des Labels.
2. Das Substrat
Das Substrat bildet die Trägerschicht des RFID-Inlays und sorgt für Stabilität und die korrekte Positionierung aller Komponenten.
Es beeinflusst unter anderem:
- die Flexibilität des Labels
- die mechanische Belastbarkeit
- die Eignung für bestimmte Oberflächen
- das Verhalten bei Temperaturwechseln
3. Die Antenne
Die Antenne ist das eigentliche Kommunikationselement des RFID-Labels.
Sie übernimmt zwei zentrale Aufgaben:
- Energieaufnahme aus dem elektromagnetischen Feld des Readers
- drahtlose Datenübertragung
Gerade bei UHF RFID hat das Antennendesign enormen Einfluss auf:
- Lesereichweite
- Ausrichtungsempfindlichkeit
- Verhalten auf Metall oder Flüssigkeiten
- Geschwindigkeit der Datenerfassung
Selbst kleine Änderungen in Form, Material oder Größe können das Leseverhalten stark verändern. Dabei ist die Auswahl auf dem Antennenmarkt groß.
4. Der RFID-Chip
Der Chip ist das „Gehirn“ des Labels. Hier werden Informationen gespeichert und die Kommunikation gesteuert.
Doch bei der Auswahl des Chips geht es um weit mehr als nur die Speichergröße.
Wichtige Faktoren sind beispielsweise:
- EPC- und User-Memory
- Empfindlichkeit des Chips
- Schreib- und Lesegeschwindigkeit
- Sicherheitsfunktionen
- Temperaturbeständigkeit
- mechanische Robustheit
Ein oft unterschätzter Punkt ist dabei die Bauform des Chips selbst.
Größere Chips oder ungünstige Bauformen können mechanisch anfälliger sein. In industriellen Anwendungen kommt es beispielsweise vor, dass etikettierte Gläser oder Behälter auf Förderstrecken aneinanderstoßen. Dabei bildet der Chip häufig den höchsten mechanischen Angriffspunkt innerhalb des Labelaufbaus. Genau dort entstehen dann im schlimmsten Fall Ausfälle.
Ein RFID-Label muss deshalb nicht nur elektrisch funktionieren, sondern auch mechanisch zur Anwendung passen.
5. Der Klebstoff
Der Klebstoff ist in vielen Projekten ein kritischer Erfolgsfaktor.
Denn selbst das beste RFID-Label hilft nicht weiter, wenn es sich nach kurzer Zeit vom Objekt löst.
Besonders anspruchsvoll sind Anwendungen auf:
- rauen Oberflächen
- Palettenholz
- feuchten Untergründen
- Außenanwendungen mit Temperaturwechseln
Je nach Material und Umgebung müssen unterschiedliche Klebstoffsysteme eingesetzt werden. Oft entscheidet erst die richtige Klebstoffauswahl darüber, ob ein RFID-Projekt langfristig stabil funktioniert.
Standardlabel oder individuelle Sonderlösung?
Viele RFID-Anwendungen lassen sich heute bereits mit bewährten Standardlabels wirtschaftlich und zuverlässig umsetzen.
Das ist in den meisten Fällen auch sinnvoll, denn Standardprodukte bieten:
- kurze Verfügbarkeit
- geringe Kosten
- bewährte Performance
- hohe Stückzahlen
Dennoch gibt es Anwendungen, bei denen Standardlösungen an ihre Grenzen stoßen:
- extreme mechanische Belastung
- Metallumgebungen
- hohe Temperaturen
- spezielle Bauformen (z.B. wenig Platz zur Applizierung)
- Außenlagerung
- besondere Reichweitenanforderungen
In solchen Fällen kann ein individuell entwickeltes RFID-Label entscheidend sein.
Fazit
Ein UHF RFID-Label wirkt von außen oft simpel. Tatsächlich steckt dahinter jedoch ein hoch abgestimmtes Zusammenspiel aus Elektronik, Materialtechnik und Anwendungserfahrung.
Die richtige Kombination aus:
- Chip
- Antenne
- Schutzschicht
- Substrat
- Klebstoff
entscheidet darüber, ob eine RFID-Lösung im Alltag zuverlässig funktioniert oder frühzeitig Probleme verursacht.
Deshalb lohnt es sich, die Auswahl eines RFID-Labels nicht nur nach Preis oder Reichweite zu treffen, sondern immer passend zur realen Anwendung.
Denn genau dort zeigt sich später, wie gut ein RFID-Label wirklich ist.
Bei der SIGMA Enterprise Solutions GmbH unterstützen wir Unternehmen sowohl bei der Auswahl geeigneter Standardlabels als auch bei der Entwicklung kundenindividueller RFID-Lösungen. Immer mit Fokus auf Praxistauglichkeit, Langlebigkeit und wirtschaftliche Umsetzbarkeit.
