Übersicht – Welche Antenne passt zu Ihren Anforderungen?
Mit Antennen von Kathrein, Turck, Sick und Flexiray setzen wir auf bewährte Technologien. Dabei verwenden wir überwiegend folgend aufgeführte UHF-RFID-Antennen nach Hersteller sortiert.
Kathrein Antennen

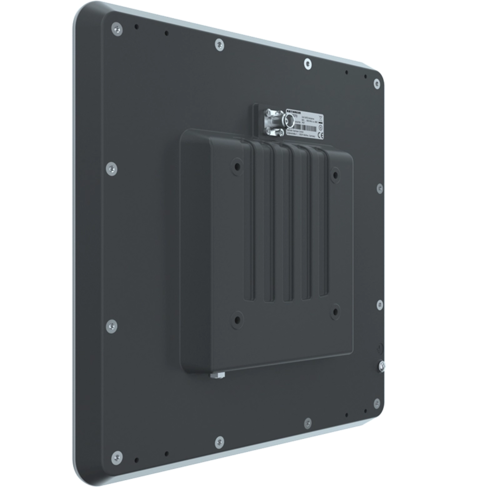

| Baugröße | Schutzklasse |

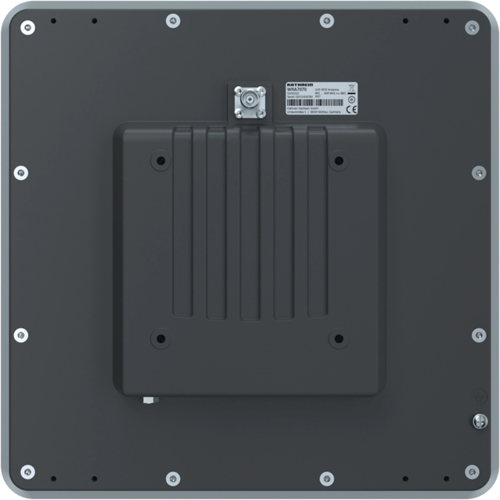

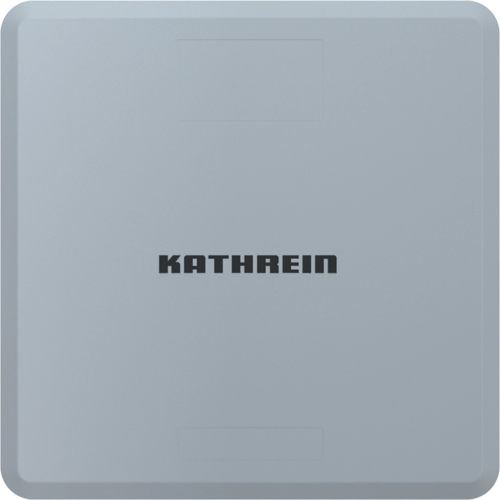

300 x 300 x 48 mm
| IP67
|
| Besonderheiten | Anwendung |
Flexible Umschaltung der Polarisation, kompakte Größe
| Portalanwendungen, gute Leistung in industrieller Umgebung
|
 |  |  |

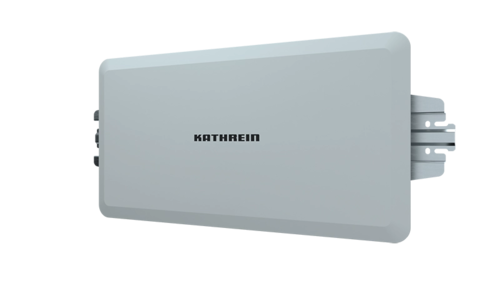

| Baugröße | Schutzklasse |

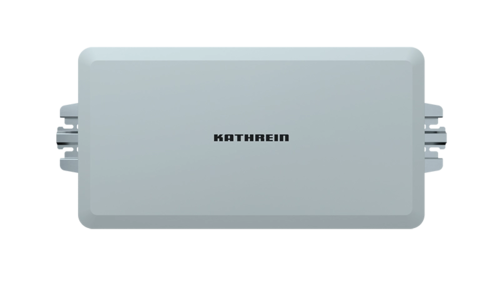

| 610 x 320 x 77 mm | IP67 |
| Besonderheiten | Anwendungsbereich |
Zirkulare Polarisation, sehr gute Lesereichweite
| Portalanwendungen oder Fahrzeugidentifikation, Indoor sowie Outdoor
|
 |  |  |

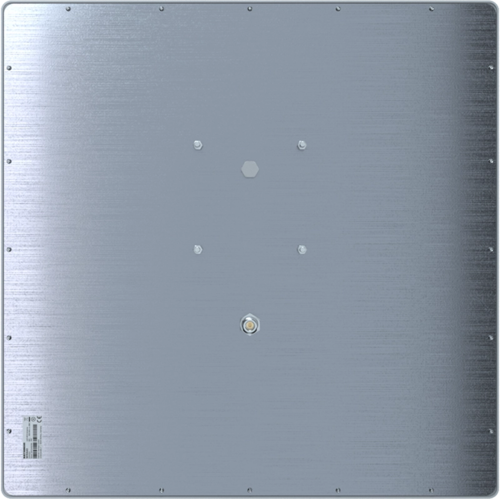

| Baugröße | Schutzklasse |

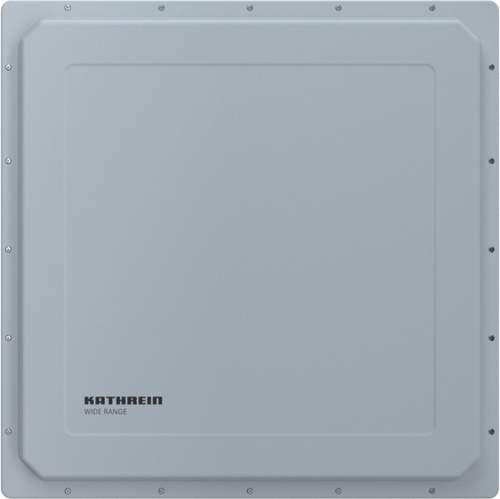

480 x 480 x 25
| IP67
|
| Besonderheiten | Anwendungsbereich |
Lineare Polarisation, 4 Hochleistungs-LEDs zur Visualisierung
| Zur Fahrzeugidentifikation, Anwendung im Außenbereich
|
 |  |  |

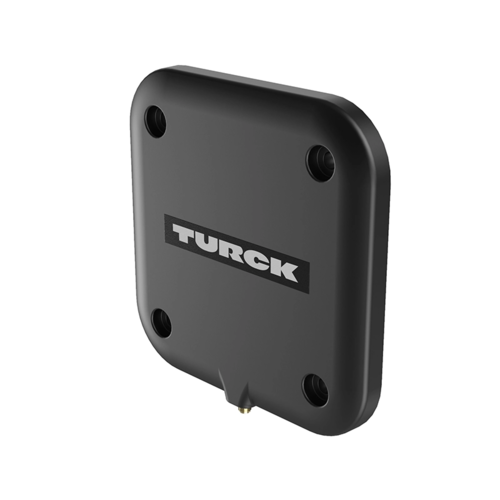

Turck Antennen
| Baugröße | Schutzklasse |
150 x 150 x 14,5 mm
| IP67
|
| Anwendungsbereich |
Eine kompakte und robubste Lösung für RFID-Leseaufgaben in industriellen Umgebungen mit begrenztem Platz
|
 |
| Baugröße | Schutzklasse |
| 250 x 250 x 30 mm | IP67 |
| Anwendungsbereich |
Für Anwendungen mit der Erforderlichkeit größerer Reichweiten und breitere Erfassungsfelder
|
 |

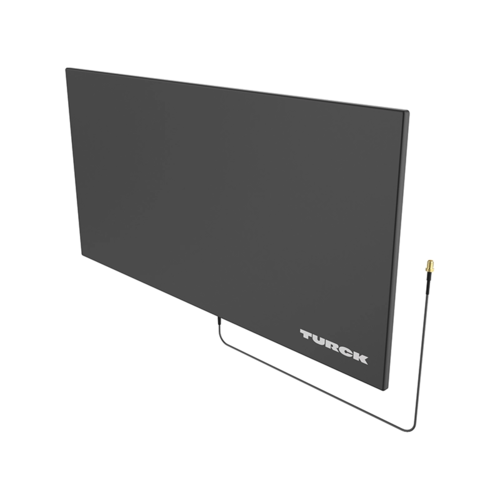

| Baugröße | Schutzklasse |
| 300 x 600 x30 mm | IP54 |
| Anwendungsbereich |
Fernfeldantenne für Anwendungen mit einer Erforderlichkeit von einer sehr hohen Reichweite
|
 |
SICK Antennen

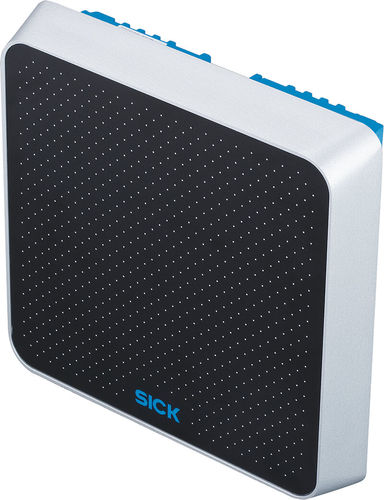

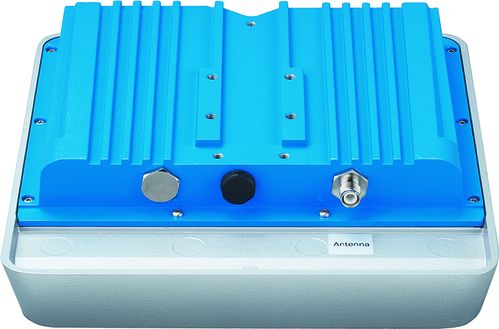

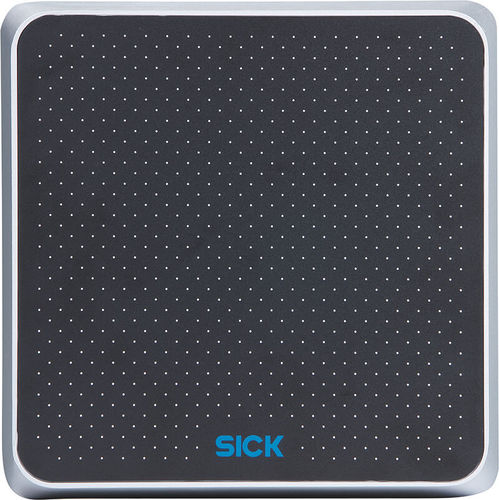

| Baugröße | Schutzklasse |
| 239 x 239 x 64,3 mm | IP67 |
| Besonderheiten | Anwendungsbereich |
Robust in Umgebungen mit höheren Temperaturen
| Für Anwendungen in Industrie und Logistik wie z.B. Behälteridentifikation, Warenein- und -ausgangstore (da hohe Lesereichweite)
|
 |  |  |
Bildquelle: SICK AG
| Baugröße | Schutzklasse |
| 239 x 239x 64,3 mm | IP 67 |
| Besonderheiten | Anwendungsbereich |
| Eine mehrfarbige Process-Feedback-LED in der Frontmitte | Für industrielle und logistische Anwendungen wie z.B. Behälteridentifikation, Warenein- und -ausgangstore |

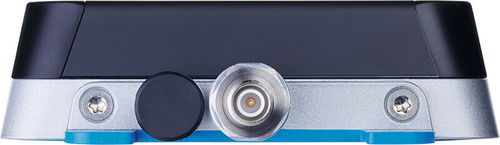

| Baugröße | Schutzklasse |

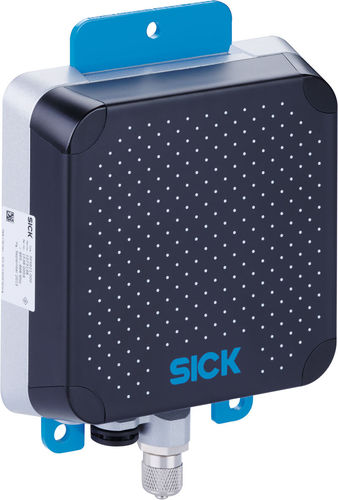

35,1 x 125,9 x 170,5 mm | IP67 |
| Besonderheiten | Anwendungsbereich |
Kompakt, für begrenzten Installationsraum
| Für industrielle und logistische Anwendungen, bei denen begrenzter Platz zur Verfügung steht
|
 |  |
Bildquelle: SICK AG
Flexiray Antennen

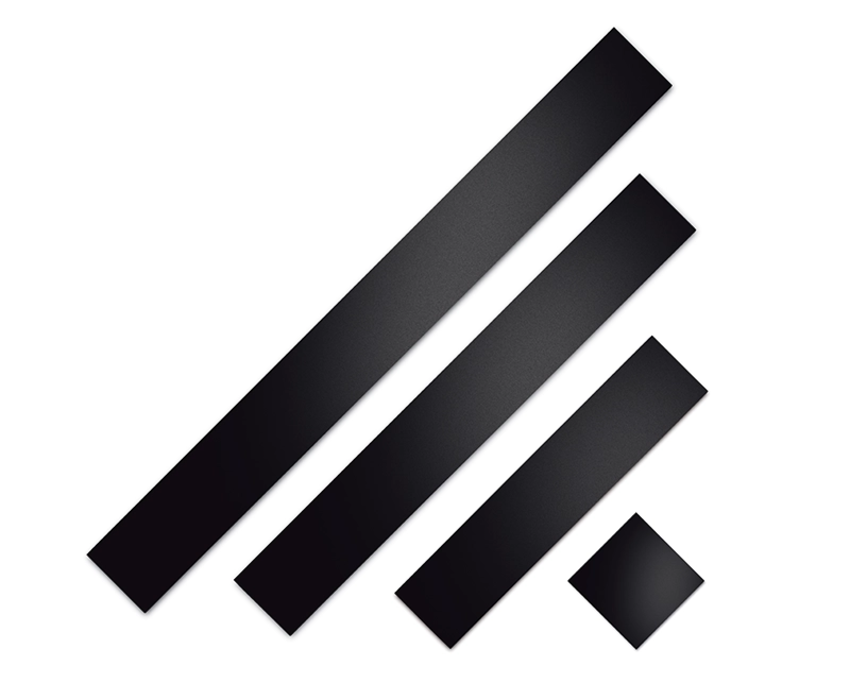

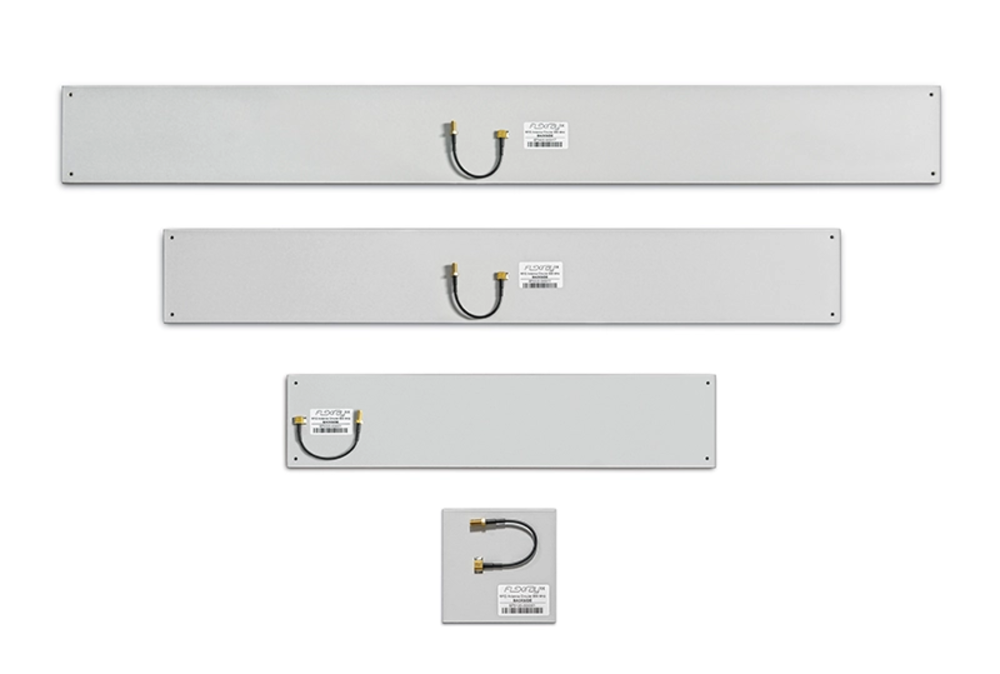

| Baugröße | Schutzklasse |
14 x 140 x 800 mm | IP65 |
| Besonderheiten | Anwendungsbereich |
| modulare, schlanke und robuste Antenne im hochwertigen Design | für industrielle und logistische Projekte: mit wenig Platz in Ein- und Ausgängen, Fluren, Türen und Toren, im Innen- und im Außenbereich |
| Baugröße | Schutzklasse |
14 x 140 x 1020 mm | IP65 |
| Besonderheiten | Anwendungsbereich |
| modulare, schlanke und robuste Antenne in hochwertigem Design | für industrielle und logistische Projekte: mit wenig Platz in Ein- und Ausgängen, Fluren, Türen und Toren, im Innen- und Außenbereich
|
 |  |
Kriterien zur Unterscheidung von RFID-Antennen
Die Auswahl der richtigen RFID-Antenne ist entscheidend für den Erfolg Ihres RFID-Projekts. Die nachfolgenden Kriterien helfen Ihnen dabei, die Antenne zu identifizieren, die optimal zu Ihren spezifischen Anforderungen passt. So können Sie sicherstellen, dass Ihre Lösung sowohl technisch als auch betrieblich die besten Ergebnisse liefert.
Kriterium | Anwendungsbereiche | Erklärung |
Einsatzgebiet |
|
|
Leistung |
|
|
Lesevorgänge der Objekte |
|
|
Reichweite |
|
|
Schutzklasse |
|
|
Design |
|
|
Polarisationsoptionen |
|
|
Best Practices zur Implementierung von RFID-Antennen
- Die Antennen sollten so platziert werden, dass sie den gewünschten Bereich abdecken und eine maximale Lesereichweite erzielen.
- Die Polarisation der Antennen ist ein wichtiger Faktor und sollte passend zu den Transpondern gewählt werden. Die WIRA-40-Linear Antenne mit linearer Polarisation ist optimal für den Empfang schwacher Transponder, wenn die Ausrichtung der Transponder zur Ausrichtung der Antenne passt.
- Auch der Öffnungswinkel der Antennen ist von Bedeutung. Die WRA 7070 Antenne bietet beispielsweise einen Öffnungswinkel von 65° in beiden Ebenen und ist optimiert für Portalanwendungen.
- Der Einsatz verschiedener Algorithmen kann dazu beitragen, Störungen durch andere Lesegeräte zu vermeiden. Diese analysieren die Lesedaten anderer Lesegeräte und erkennen den Transponder mit der höchsten Lesegenauigkeit. Sollte ein anderer Leser den Transponder besser erfasst haben, wird dieser identifiziert und nicht als bester Tag betrachtet.
Wichtig: Reader so konfigurieren, dass sie nicht in den Lesebereich anderer Geräte eingreifen – insbesondere bei stark frequentierten Gate-Anwendungen.
- Die Reader sollten so konfiguriert werden, dass sie die Anforderungen der Anwendung erfüllen. Das Lesegerät RRU 4500 von Kathrein unterstützt bis zu vier externe Antennen und bietet eine maximale Lesereichweite von bis zu 20 Metern. Er ist für den Einsatz in rauer Umgebung konzipiert und bietet verschiedene Konnektivitätsmöglichkeiten.
- Die Reader sollten auf die neuesten Firmware-Versionen aktualisiert werden, um von Verbesserungen und neuen Features zu profitieren.
- Optional kann Sensorik auf jeder Seite des Gates hinzugefügt werden, um die Durchfahrt zu erkennen und die Richtungserkennung zu unterstützen. Dies kann die Genauigkeit der RFID-Lesungen verbessern und Störungen reduzieren.
- Die Schutzklasse der Komponenten sollte für den Einsatzbereich geeignet sein. Die meisten Kathrein-Komponenten, wie die Antennen und der RRU 4500 Reader, haben eine Schutzklasse von IP67, was sie für den Außeneinsatz geeignet macht.
Vielfältige Einsatzmöglichkeiten von RFID-Antennen – Branchenlösungen im Überblick
- Pulkerfassung von Objekten: Erfassen Sie große Mengen an Waren gleichzeitig – schnell, zuverlässig und ohne manuelles Scannen.
- Verfolgung von Waren auf dem Shopfloor: Durch die Installation von RFID-Antennen an verschiedenen Punkten lokalisieren Sie Waren oder Ladungsträger in Echtzeit und minimieren Durchlauf- und Liegezeiten.
- Schnelle Objektsuche: Mithilfe von RFID-Antennen finden Sie gesuchte Artikel oder Ladungsträger auf Knopfdruck – mit Standortdaten auf Basis der letzten RFID-Erfassung.
- Fahrzeugidentifikation: Behalten Sie alle Transportbewegungen automatisch im Blick.
- Erfassung von Transpondern in Portalen: Lückenlose Verfolgung von Warenströmen über definierte Checkpoints hinweg dank Antennen mit hoher Lesereichweite.
Bestandsmanagement: RFID-Antennen werden eingesetzt, um den Bestand auf der Verkaufsfläche in Echtzeit zu überwachen
Diebstahlsicherung: RFID-Tags an Produkten und Antennen an den Ausgängen helfen, Diebstahl zu verhindern.
Self-Checkout: Kunden können ihre Einkäufe schneller bezahlen, indem sie ihre Einkäufe an RFID-Lesegeräten vorbeiführen, welche sämtliche Artikel im Einkaufswagen automatisch erfassen.
Werkzeugverfolgung: RFID-Antennen können zur Verfolgung von Werkzeugen und Ausrüstung in einer Fabrik eingesetzt werden.
Prozesskontrolle: Überwachung von Fertigungsprozessen durch RFID-Tags an Produkten und Komponenten.
Wartungsmanagement: RFID-Systeme mit eingesetzten RFID-Antennen helfen bei der Planung und Überwachung von Wartungsarbeiten an Maschinen.
Patientenverfolgung: RFID-Armbänder für Patienten zur Überwachung ihrer Bewegungen und zur Sicherstellung der richtigen Behandlung. Die Erfassung erfolgt durch RFID-Durchgänge (Gates) mit verbauten RFID-Antennen.
Medikamentenmanagement: Überwachung von Medikamentenbeständen und Verfallsdaten
Geräteverfolgung: Sicherstellung der Verfügbarkeit und Wartung medizinischer Geräte
Zugangskontrolle: RFID-Armbänder oder -Karten für die schnelle und sichere Überprüfung von Zutrittsberechtigungen.
Interaktion mit Besuchern: RFID-Tags können verwendet werden, um interaktive Erlebnisse für Besucher zu schaffen, wie z.B. personalisierte Inhalte oder Spiele.
Besucherverfolgung: Analyse von Besucherströmen und -verhalten auf Veranstaltungen.
Zukunftstrends
Miniaturisierung
- Verbesserte Integration: Eine kleinere RFID-Antenne ermöglicht eine nahtlosere Integration in verschiedene Produkte und Anwendungen. Dies kann zu einer breiteren Akzeptanz von RFID-Technologien in Branchen führen, die zuvor aufgrund von Platzbeschränkungen und ästhetischen Anforderungen zögerten, RFID einzusetzen.
- Flexibilität und Vielseitigkeit: Miniaturisierte RFID-Antennen eröffnen neue Möglichkeiten für Anwendungen in Bereichen wie tragbare Elektronik, Wearables und eingebettete Systeme. Sie können in Kleidung, Verpackungen, medizinischen Geräten und anderen kleinen oder flexiblen Gegenständen integriert werden, um deren Verfolgung, Identifikation und Authentifizierung zu ermöglichen.
- Reduktion von Kosten: Durch die Miniaturisierung von RFID-Antennen können Herstellungskosten gesenkt werden, da weniger Material und Energie benötigt werden. Dies könnte die Massenadoption von RFID-Technologie in kostensensiblen Branchen wie Einzelhandel und Logistik weiter vorantreiben.
Robustheit & Design der Antennen
- Materialauswahl und Konstruktion: Hersteller von RFID-Antennen arbeiten an der Auswahl robuster Materialien und der Entwicklung widerstandsfähiger Konstruktionen, die den harten Bedingungen in verschiedenen Umgebungen standhalten können. Dies umfasst die Auswahl von Materialien, die beständig gegen Feuchtigkeit, Staub, Vibrationen und Temperaturschwankungen sind. Besonders Nanomaterialien wie Graphen oder Kohlenstoffnanoröhren, die eine höhere Leitfähigkeit und verbesserte Signalübertragung bieten, werden in der RFID-Technologie erforscht.
- Schutz vor physikalischen Schäden: RFID-Antennen werden zunehmend mit Schutzmechanismen ausgestattet, um sie vor physischen Schäden zu schützen, die durch Stöße, Stürze oder raue Behandlung verursacht werden können. Dies kann die Lebensdauer der Antennen verlängern und die Ausfallzeiten reduzieren.
- Designoptimierung für Integration: Hersteller leisten Arbeit an Designs, die eine einfache Integration von RFID-Antennen in verschiedene Geräte, Anlagen und Infrastrukturen ermöglichen. Dies umfasst die Entwicklung von kompakten Formfaktoren und flexiblen Montagemöglichkeiten, um den Anforderungen verschiedener Anwendungen gerecht zu werden.
Lösungen für Ihre Branche und Ihre Prozesse stellen wir Ihnen gerne vor. Sprechen Sie mit den Spezialisten für den Mittelstand.
